Силопередающие устройства

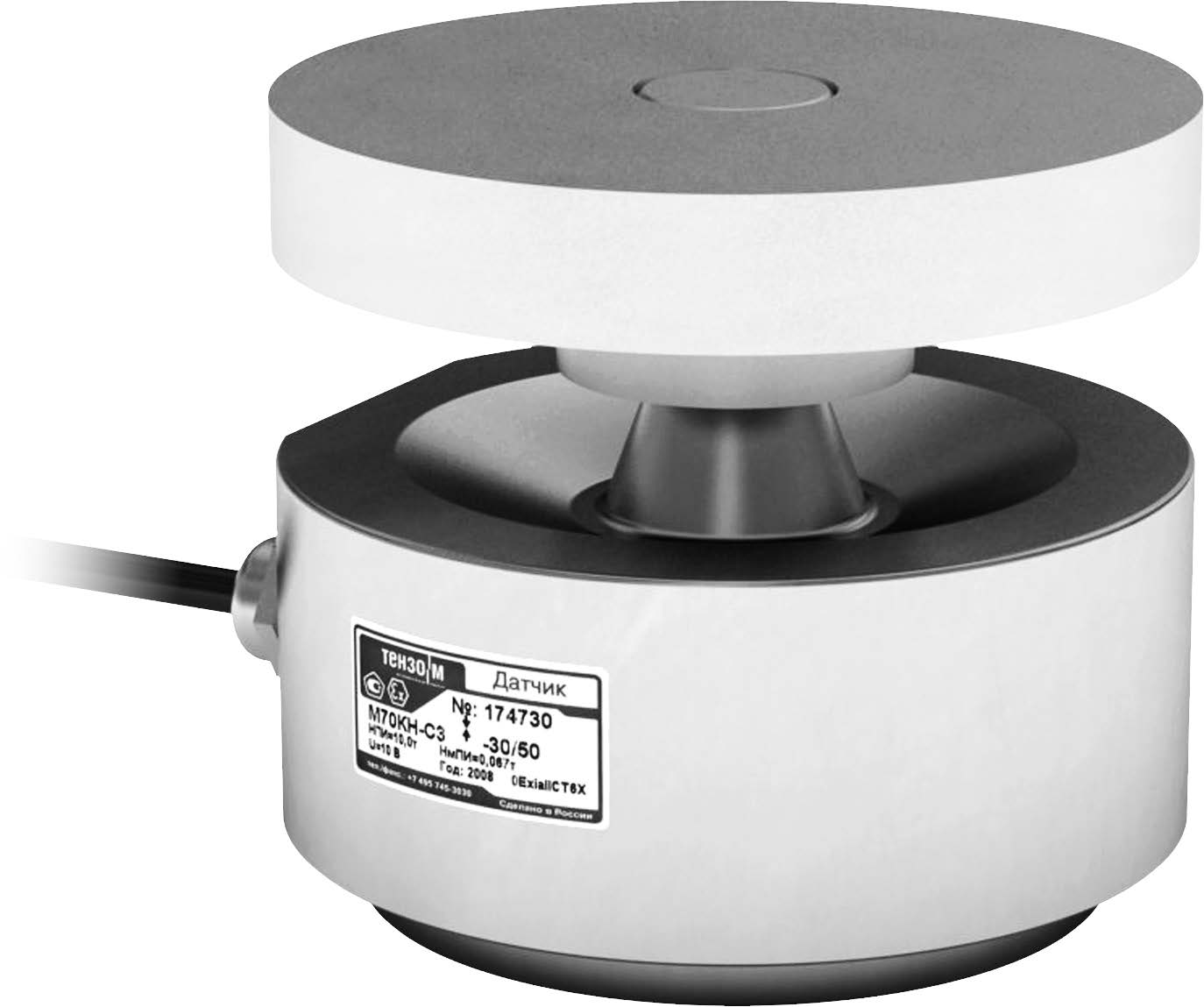

Силопередающее устройство простейшее для установки емкости на датчик
Сочетание фланца из мягкой стали и закаленного вкладыша позволяет провести качественную установку с минимальными затратами. Применяется при наличии основания и опоры, находящихся в горизонтальной плоскости. Материал - конструкционная или наржавеющая сталь.
Габаритные размеры
Обозначение | D, мм | D1, мм | H, мм | H1, мм | |||
---|---|---|---|---|---|---|---|
М50/ПУ | 116 | 98 | 50 | 78 |

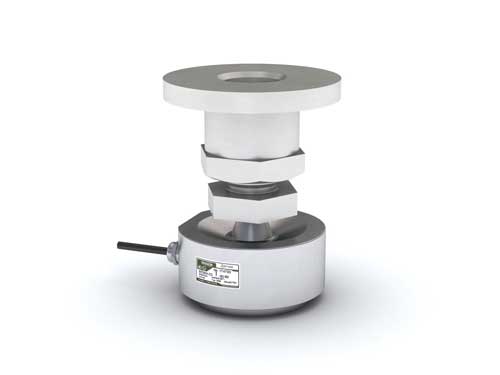

Силопередающее устройство "регулируемая опора" для установки емкости на датчик
В сочетании с регулируемой закладной деталью РП/РПН/РПА/РПАН позволяют производить установку емкости на датчики в сложных условиях - при наклонном фундаменте и опорах разной высоты.
Р: Диаметр резьбы втулки М48.
Материал - конструкционная сталь.
Габаритные размеры
Обозначение | Тип датчика | Материал | H, мм | D, мм | D1, мм | M, мм | |||
---|---|---|---|---|---|---|---|---|---|
М50/Р | М50 | конструкционная сталь | 170...190 | 116 | 98 | M48 |
Габаритные размеры
Обозначение | Тип датчика | Материал | М, мм | D, мм | D1, мм | Н, мм | |||
---|---|---|---|---|---|---|---|---|---|
М50/Р1 | М50 | конструкционная сталь | М20, М24, М30, М36, М42, М48 | 116 | 98 | 190... 220 | |||
М50/РК | М50 | нержавеющая сталь | М20, М24, М30, М36, М42, М48 | 116 | 98 | 190... 220 |
>
Габаритные размеры
Обозначение | Тип датчика | Материал | A, мм | B, мм | Н, мм | D1, мм | М, мм | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
М50/Р2 | М50 | конструкционная сталь | 200 | не менее 15 | 210... 260 | 98 |
М56х3 |
Габаритные размеры
Обозначение | Тип датчика | Материал | М, мм | D, мм | D1, мм | H, мм | |||
---|---|---|---|---|---|---|---|---|---|
М50/РK1 | М50 | нержавеющая сталь | М20, М24, М30, М42, М48 | 116 | 98 | 180...220 |
Регулируемая опорная закладная деталь с упорами и гвоздями (анкерами) для установки емкости на датчики
Позволяет производить установку емкости на датчик при наклонном фундаменте. Может применяться совместно с регулируемой опорой РК/Р1/Р2/РК1
Габаритные размеры
Обозначение | Тип датчика | Материал | А, мм | А1, мм | В, мм | В1, мм | В2, мм | D1, мм | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
РП, РПН | М50 | конструкционная сталь | 250 | 200 | 20 | не менее 16 |
100 |
98 |
|||||
РПА, РПАН | М50 | нержавеющая сталь |
