Узлы встройки. Стальная пластина

Узлы встройки

Стальная прокладка

Особенности : - используется с большинством тензодатчиков типа "балка" (кроме "балок на изгиб");
- обеспечивает ровную поверхность монтажа для оптимальной производительности тензодатчика;
- выполнен из оцинкованной мягкой или нержавеющей стали.

Модель	A	B	C	D	E	F
SP-1	31,8	52,0	13,3	25,4	6,4	13,5
SP-2	38,0	76,2	19,05	38,1	6,4	20,0

---

Шаровая опора (под ключ)

Особенности : - обеспечивает максимальную точность тензодатчика;
- используется с большинством популярных тензодатчиков типа "балка";
- фиксируется с помощью гаечного ключа;
- выполнен из оцинкованного стального сплава или из нержавеющей стали.

Модель	A	B	C	D	E	F	G	H
BCUPT-1	56,0	41,0	26,0	7,0	25,4	M11 × 1.75	15	24,0
BCUPT-2	53,0	38,0	20,0	10,0	45,0	M18 × 1.5	20	43,0

---

Шаровая опора

Особенности : - обеспечивает точечную нагрузку для оптимальных показаний;
- используется с большинством популярных тензодатчиков типа "балка";
- выполнен из оцинкованного стального сплава или из нержавеющей стали.

Модель	A	B	C	D	E	F
BCUP-1	56,0	26,0	7,0	25,4	15	12
BCUP-2	53,0	20,0	10,0	45,0	20	18

---

Шар

Особенности : - используется совместно с шаровой опорой и приемником нагрузки для монтажа весов, предназначенных для взвешивания подвижного груза (например, скота);
- укрепленный материал для прочности;
- хромированное покрытие.

Модель	A
B-1	17,4
B-2	30,0

---

Приемник нагрузки

Особенности : - используется совместно с шаровой опорой и шаром, соответствующих размеров, для монтажа весов, предназначенных для взвешивания подвижного груза (например, скота);
- обеспечивает точечную нагрузку для оптимальных показаний.

Модель	A	B	C	D	E	F	G
LRCV-1	127	101,6	54	12,7	24,7	15	16
LRCV-2	127	101,6	100	12,7	37,7	25	16

---

Ножка шаровой опоры

Особенности : - адаптируется под все типы напольных весов;
- используется в сочетании с тензодатчиками типа "балка на сдвиг", обеспечивая большую, плоскую и адаптируемую площадь для монтажа.

Модель	Модель тенходатчика	НПВ	A
SF-M	BSS, BSA	500 кг, 1, 2 т	M12 × 1.75

---

Ножка с рокером

Особенности: - адаптируется под все типы напольных весов;
- используется в сочетании с тензодатчиками типа "балка на сдвиг", обеспечивая большую, плоскую и адаптируемую площадь для монтажа;
- используется с моделью тензодатчика BSA-xx-TEND

---

Нагрузочный болт

Особенности: - подходит для использования с такими тензодатчиками сжатия / растяжения-сжатия как LS и CC;
- выполнен из прочной хромированной стали.

Модель	A	B	C	D	E	F	G
LBLS-1	44	13	5	24	50	M16 × 2.0	30
LBLS-2	44	15	5	27	100	M18 × 1.5	34
LBLS-3	48	20	6	36	100	M24 × 2.0	42
LBLS-4	65	35	6	60	200	M39 × 2.0	70
LBCC-1	20	12	5	22	50	M12 × 1.25	24
LBCC-2	20	20	6	36	100	M24 × 2.0	42
LBCC-3	30	35	6	60	200	M39 × 2.0	70
LBCC-4	30	35	6	60	200	M50 × 2.0	70

---

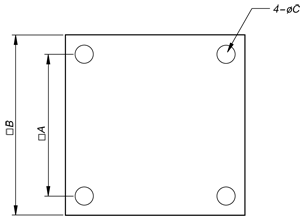

Верхняя опорная пластина

Особенности: - используется в сочетании с прокладками для настройки уровня;
- используется с тензодатчиками на сжатие;
- выполнена из укрепленной оцинкованной стали.

Модель	A	B	C	Толщина
LPLS-1	105	130	12	23
LPLS-2	105	130	12	23
LPLS-3	125	160	14	30
LPLS-4	150	200	14	30
LPHC-1	150	200	14	30
LPHC-2	160	220	19	40
LPHC-3	200	260	23	60
LPHC-4	200	280	27	80
LPCC-1	77	100	8	15
LPCC-2	105	130	12	23
LPCC-3	125	160	14	30
LPCC-4	150	200	14	30

---

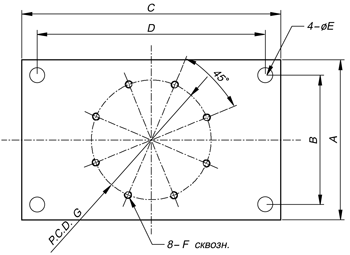

Нижняя опорная пластина для тензодатчиков серии LS

Особенности: - используется для монтажа низкопрофильных тензодатчиков CAS серии LS;
- подходит для исопльзования с прокладками для настройки уровня;
- легко устанавливается в системы на основе сжатия (компресии).

Модель	A	B	C	D	E	F	G	Толщина
MPLS-1	130	105	210	185	12	M6 × 1.0	97,2	23
MPLS-2	130	105	210	185	12	M8 × 1.25	103,2	23
MPLS-3	160	125	160	125	14	M10 × 1.5	117,6	30
MPLS-4	200	160	200	160	14	M12 × 1.75	157,6	30

---

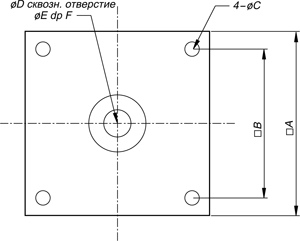

Нижняя опорная пластина для тензодатчиков серии CC

Особенности: - используется для монтажа низкопрофильных тензодатчиков CAS серии CC;
- подходит для исопльзования с прокладками для настройки уровня;
- легко устанавливается в системы на основе сжатия (компресии).

Модель	A	B	C	D	E	F	Толщина
MPCC-1	100	77	8	22	13	11	15
MPCC-2	130	105	12	42	25	18	23
MPCC-3	160	125	14	65	40	22	30
MPCC-4	200	150	14	75	75	22	30

---

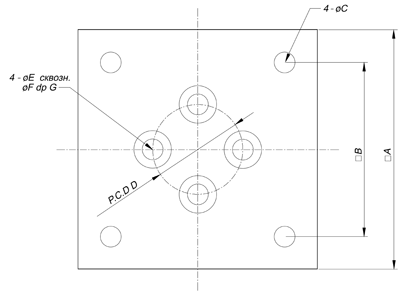

Нижняя опорная пластина для тензодатчиков серии HC

Особенности: - используется для монтажа низкопрофильных тензодатчиков CAS серии HC;
- подходит для исопльзования с прокладками для настройки уровня;
- легко устанавливается в системы на основе сжатия (компресии).

Модель	A	B	C	D	E	F	G	Толщина
MPHC-1	200	150	14	80	12	30	20	30
MPHC-2	220	160	19	100	16	40	30	40
MPHC-3	260	200	23	130	16	40	40	50
