Тензодатчик Zemic L6H5
Тензодатчики - Одноточечные (single point) тензодатчики - Тензодатчик ZEMIC -
Характерные особенности:
Материал - алюминиевый сплав.
Собственный вес датчика - 140 г
Применение - платформенные весы на базе одного датчика.
Рекомендуемый размер платформы: 200x200мм
|
Номинальная нагрузка |
Модель |
|
4 кг |
L6H5-C3D-4kg-1.75B |
|
5 кг |
L6H5-C3D-5kg-1.75B |
|
6 кг |
L6H5-C3D-6kg-1.75B |
|
8 кг |
L6H5-C3D-8kg-1.75B |
|
10 кг |
L6H5-C3D-10kg-1.75B |
|
20 кг |
L6H5-C3D-20kg-1.75B |
ПОДКЛЮЧЕНИЕ
Красный Питание(+) Черный Питание(-) Зеленый Сигнал(+) Белый Сигнал(-) Прозрачный(Экран)
Технические характеристики
|
Класс точности |
C3D |
Температ. отклонение чувствительности (%FS/10°С ) |
0.017 |
|
Номинальная чувствительность (мВ/В) |
2.0+0.2 |
Температ. отклонение нуля( %FS/10°С ) |
0.02 |
|
Общая ошибка (%FS) |
0.02 |
Диапазон термокомпенсации, °С |
-10 -+40 |
|
Нелинейность (%FS) |
0.02 |
Рабочий диапазон температур, °С |
-35 -+65 |
|
Гистерезис (%FS) |
0.01 |
Диапазон напряжения питания (В) |
5 -12(DC) |
|
Ползучесть(%FS/30мин) |
0.02 |
Максимально допустимое напряжение питания (В) |
18(DC) |
|
Входное сопротивление(Ω) |
409+6 |
Предельная нагрузка (%FS) |
150 |
|
Выходное сопротивление (Ω) |
350+3 |
Разрушающая нагрузка(%FS) |
300 |
|
Сопротивление изоляции (MΩ) |
≥5000(50DVC) |
Класс защиты по EN 60 529 |
IP65 |
|
Балансировка нуля (%FS) |
2.0 |
Длина кабеля, м |
1,75 |
|
Погрешность при эксцентричной нагрузке (OIML R76), % |
0.02 |
Спецификация кабеля |
4-х жильный экранированный Ø 3,8мм |

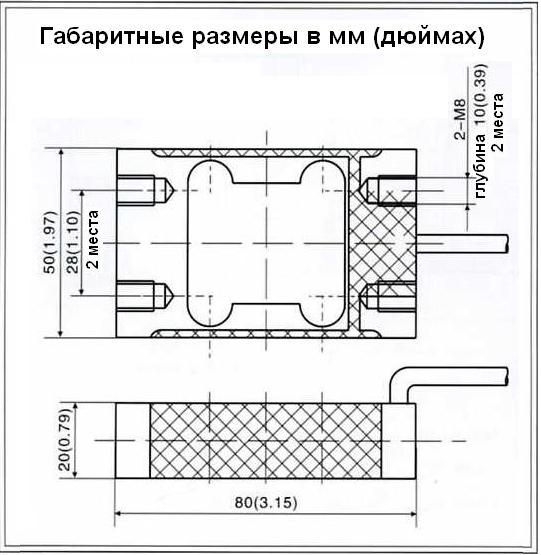

| Габаритные размеры | Подключение |
