Тензодатчик Zemic L6Q
Тензодатчики - Одноточечные (single point) тензодатчики - ZEMIC -
Датчик L6Q
Материал - алюминиевый сплав.
Собственный вес датчика - 1,0 кг
Применение - торговые весы.
Рекомендуемый размер платформы: 400x400мм
|
Номинальная нагрузка |
Модель |
Тип резьбы M |
|
50 кг |
L6Q-C3-50kg-3B6 |
M6 |
|
100 кг |
L6Q-C3-100kg-3B6 |
M6 |
|
150 кг |
L6Q-C3-150kg-3B6 |
M6 |
|
200 кг |
L6Q-C3-200kg-3B6 |
M6 |
|
250 кг |
L6Q-C3-250kg-3B6 |
M6 |
|
50 кг |
L6Q-C3-50kg-3YB6 |
1/4-20UNC-2B |
|
100 кг |
L6Q-C3-100kg-3YB6 |
1/4-20UNC-2B |
|
150 кг |
L6Q-C3-150kg-3YB6 |
1/4-20UNC-2B |
|
200 кг |
L6Q-C3-200kg-3YB6 |
1/4-20UNC-2B |
|
250 кг |
L6Q-C3-250kg-3YB6 |
1/4-20UNC-2B |
ПОДКЛЮЧЕНИЕ
Зеленый Питание(+) Черный Питание(-) Красный Сигнал(+) Белый Сигнал (-) Голубой Сенсор(+) Коричневый Сенсор(-) Прозрачный(Экран)
Технические характеристики
|
Класс точности |
OIML R60 C3 |
Температ. отклонение чувствительности (%FS/10°С ) |
0.014 |
|
Номинальная чувствительность (мВ/В) |
2.0+0.2 |
Температ. отклонение нуля( %FS/10°С ) |
0.017 |
|
Общая ошибка (%FS) |
0.02 |
Диапазон термокомпенсации, °С |
-10 -+40 |
|
Нелинейность (%FS) |
0.017 |
Рабочий диапазон температур, °С |
-35 -+65 |
|
Гистерезис (%FS) |
0.01 |
Диапазон напряжения питания (В) |
5 -12(DC) |
|
Ползучесть(%FS/30мин) |
0.02 |
Максимально допустимое напряжение питания (В) |
18(DC) |
|
Входное сопротивление(Ω) |
406±6 |
Предельная нагрузка (%FS) |
150 |
|
Выходное сопротивление (Ω) |
350+3 |
Разрушающая нагрузка(%FS) |
300 |
|
Сопротивление изоляции (MΩ) |
≥5000(50DVC) |
Класс защиты по EN 60 529 |
IP65 |
|
Балансировка нуля (%FS) |
2.0 |
Длина кабеля, м |
3 |
|
Погрешность при эксцентричной нагрузке (OIML R76), % |
0.02 |
Спецификация кабеля |
6-ти жильный экранированный Ø5мм |

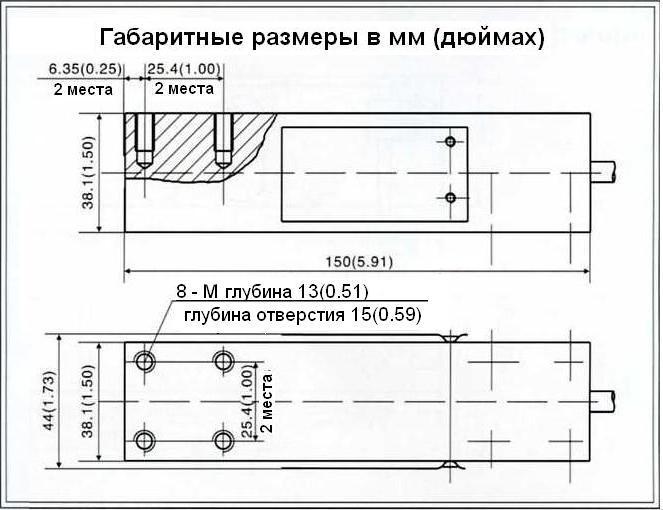

| Габаритные размеры | Подключение |
