Тензодатчик HM9E, надёжный тензодатчик, тензодатчик для ваших потребностей и целей. целевой датчикДатчик HM9E

Характерные особенности:

Материал - конструкционная сталь.

Полная герметичность.

Применение - автомобильные весы, автомобильные испытательные стенды, другое электронное весовое оборудование.

Номинальная

 нагрузка

Класс

точности

Модель

Собственный

 вес датчика, кг

50Klb

N10

HM9E-N10-50K-12B

9,4

65Klb

N10

HM9E-N10-65K-12B

10,1

100Klb

N10

HM9E-N10-100K-12B

10,5

125Klb

N10

HM9E-N10-125K-12B

10,2

200Klb

N10

HM9E-N10-200K-12B

-

ПОДКЛЮЧЕНИЕ

Красный Питание (+)Черный Питание (-)Зеленый Сигнал (+)Белый Сигнал (-)Прозрачный(Экран)

Технические характеристики

Класс точности

N10

Температ. отклонение чувствительности (%FS/10°С )

0.014

Номинальная чувствительность (мВ/В)

3.0+0.003

Температ. отклонение нуля( %FS/10°С )

0.017

Общая ошибка (%FS)

0.02

Диапазон термокомпенсации, °С

-10 - +40

Нелинейность (%FS)

0.017

Рабочий диапазон температур, °С

-35 - +65

Гистерезис (%FS)

0.01

Диапазон напряжения питания (В)

5 - 12(DC)

Ползучесть(%FS/30мин)

0.02

Максимально допустимое напряжение питания (В)

18(DC)

Входное сопротивление(Ω)

700+7

Предельная нагрузка (%FS)

150

Выходное сопротивление (Ω)

700+7

Разрушающая нагрузка(%FS)

300

Сопротивление изоляции (MΩ)

≥5000(50DVC)

Класс защиты по EN 60 529

IP68

Баланс нуля (%FS)

1.0

Длина кабеля, м

12




Спецификация кабеля

4-х жильный экранированный Ø 7,5мм   в ПВХ оплетке






1 датчик - коробка 370×290×130 мм вес 9,4 кг

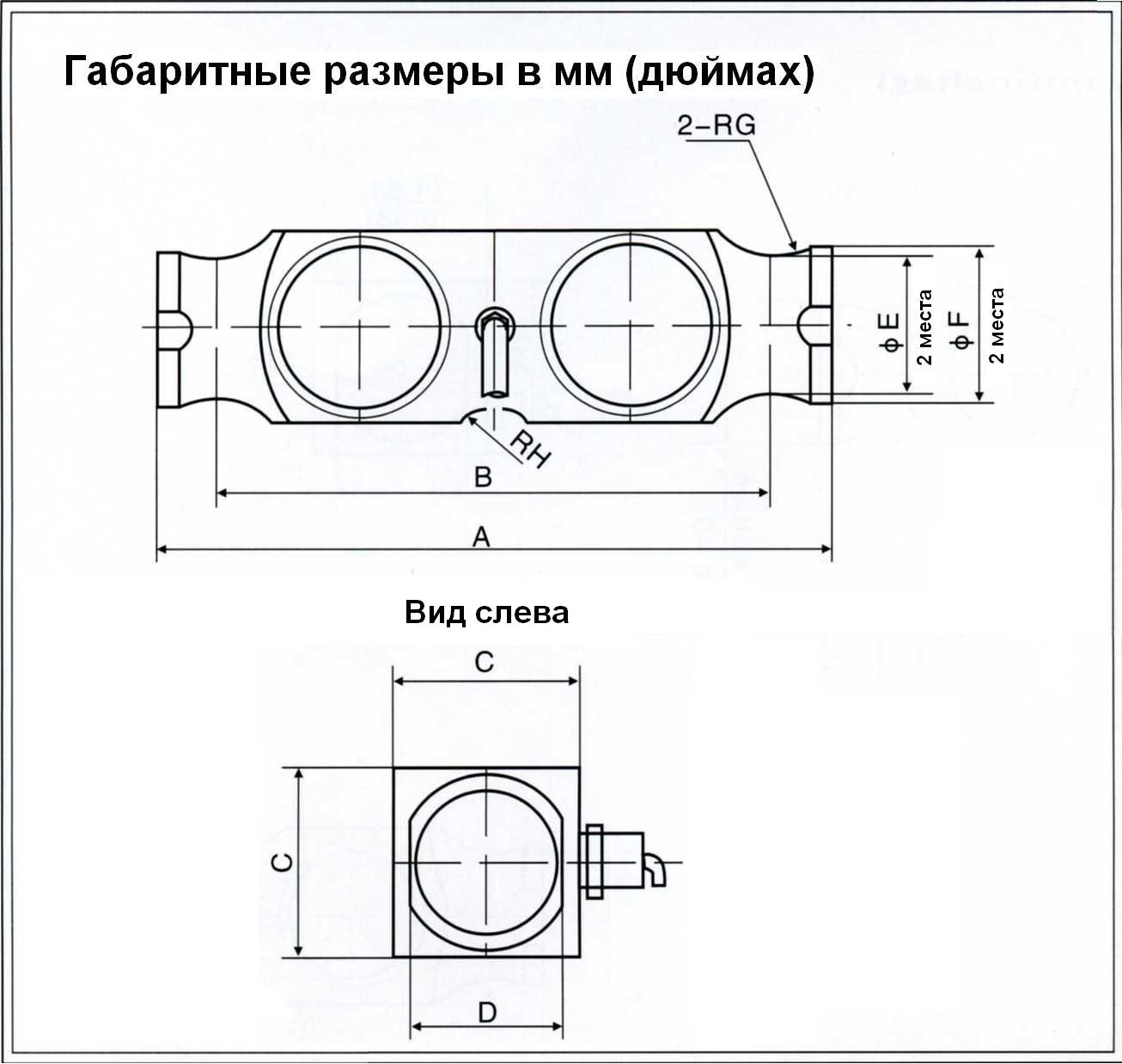

размеры

нагрузка

A

B

C

D

ÆE

ÆF

RG

RH

50 - 125 Klb

260,35

215,9

76,2

55,88

52,32

60,96

25,4

25,4

200 Klb

304,8

254

86,36

63,5

59,69

69,85

38,1

38,1
