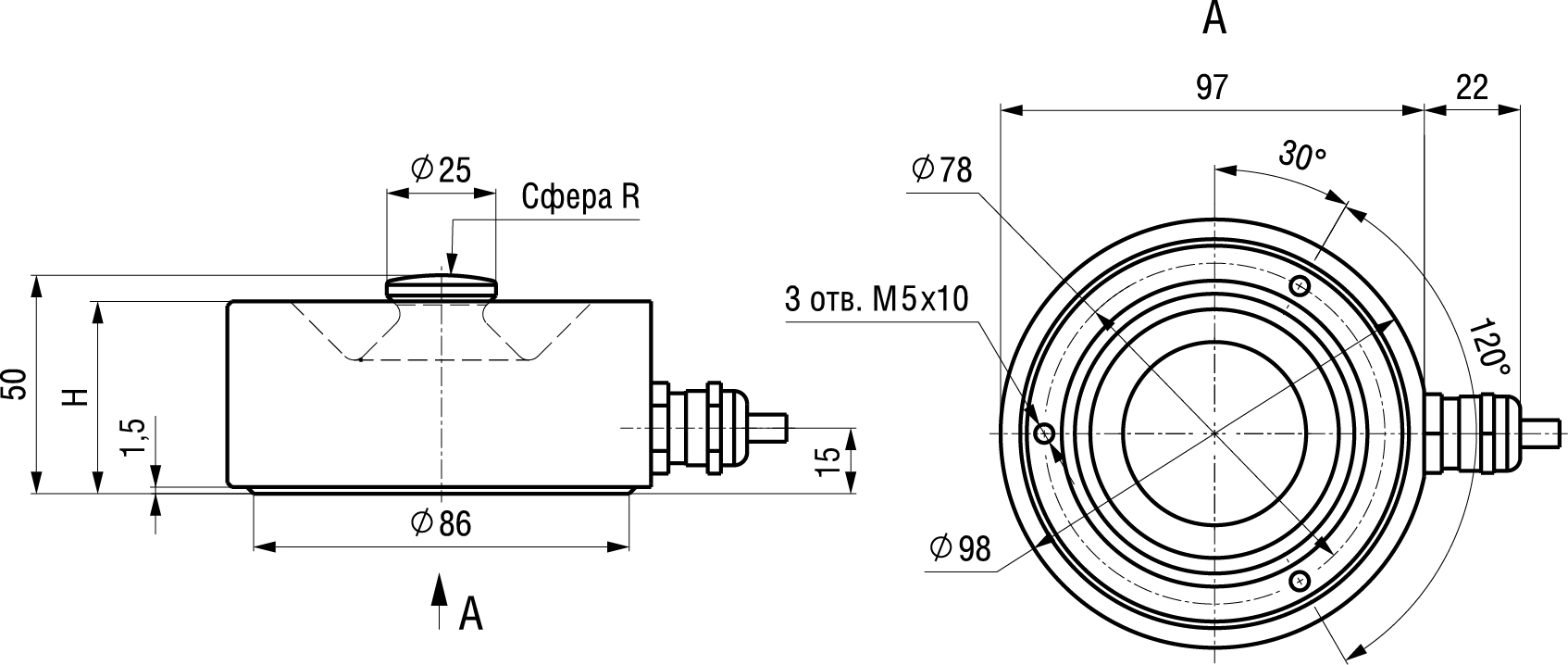

Тензодатчик сжатия мембранного типа М50

Тензодатчики серии М - семейство тензодатчиков мембранного типа, в основном используемых для взвешивания емкостей и баков.

Благодаря конструктивным особенностям тензодатчики легко встраиваются в весоизмерительные системы. При этом обеспечивается высокая надежность встройки. Датчики могут работать в любых условиях окружающей среды.

Тензодатчики мембранного типа выигрывают в цене по сравнению с тензодатчиками других типов. Типоразмеры тензодатчиков охватывают широкий спектр нагрузок от 100кг до 50т.

Области применения

Взвешивание емкостей и баков Особенности

Датчики изготовлены из комплектующих и материалов лучших мировых производителей
Герметизация датчика производится крышкой из нержавеющей стали, прикрепленной к упругому элементу с помощью лазерной сварки
Каждый датчик проходит проверку на герметичность гелиевым течеискателем
Тензодатчики проходят испытания на эталонных силозадающих машинах производства «Тензо-М». Машины прошли первичную поверку и включены в Госреестр
Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
Гарантийный срок 4 года

Соответствие стандартам ГОСТ 30129, МОЗМ Р60.
Датчики серии M внесены в Госреестр средств измерения РФ под № 36963-08.
Датчики серии М внесены в Госреестр средств измерения Р.Беларусь под № РБ 03 03 1599 08.
Технические характеристики

Параметры датчика	Единицы измерения	Значения параметров
Наибольший предел измерения (НПИ)	т	0,5; 1,0; 2,0; 3,0; 5,0
Класс точности по ГОСТ30129 (МОЗМ Р60)		С1	C3
Число поверочных интервалов		1000	3000
Минимальный поверочный интервал		НПИ / 5000	НПИ / 10000
Рабочий коэффициент передачи (РКП)	мВ/В	2 ± 0,010	2 ± 0,002
Начальный коэффициент передачи (НКП)	% от РКП	< 3	< 3
Комбинированная погрешность	% от РКП	≤ ±0,040	≤ ±0,020
Ползучесть (30 мин.)	% от РКП	≤ ±0,049	≤ ±0,025
Изменение НКП от температуры	% от РКП/°С	≤ ±0,0028	≤ ±0,0014
Изменение РКП от температуры	% от РКП/°С	≤ ±0,0022	≤ ±0,0011
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	750 ±15
Сопротивление выходное	Ом	700 ±1
Сопротивление изоляции	ГОм	≥ 5
Диапазон термокомпенсации	°С	-10... +40
Рабочий диапазон температур	°С	-30... +50
Диапазон температур хранения	°С	-40... +50
Степень защиты по ГОСТ 14254		IP68
Допустимая перегрузка в течение не более 1 часа	% от НПИ	25
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Нержавеющая сталь

Стандартная комплектация

Исполнение согласно МОЗМ Р60: 3000 поверочных интервалов
Длина кабеля 3м
Четырехпроводная схема подключения
Экран кабеля не соединен с корпусом тензодатчика

Опции

Рабочий диапазон температур: -50... +50°С
Исполнение согласно МОЗМ Р60: 1000 поверочных интервалов
Длина кабеля от 2 до 100м
Шестипроводная схема подключения
Выходное сопротивление от 100 до 1000Ом
Напряжение питания от 2 до 36В
Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99)
Аналоговый выход 4... 20мА или 0... 5В
